케이싱형 워크인 챔버

제품설명

▶ App.(적용분야) : 본 설비는 UN38.3, ISO12405 Series, GB/T31467, IEC62619 등에 관련된

중대형 배터리팩의 단락 안전성 (Short Circuit Safety)을 시험하는 방폭 장비입니다.

아울러 추가 옵션으로 태양광 모듈 (PV module) 등의 환경 시험 (온도 사이클시험, 내한/ 내습성

시험, 태양 복사 시험, 우설/강설 시험)과 고/저온 시험, Burn-in room 등 으로 사용이 광범위 합니다.

(IEC, ISO, JEDEC, SAE, MIL, UL, BS, KS 규격 준거)

▷ 케이싱 (Casing type) 형 : 80도 이상 고온을 사용하는 일반형과 방폭형(외벽두께 10 Tmm)으로 제작

하며, 설치장소 Lay-out 및 사용자 요구조건에 따라 내부 크기와 설비 추가는 주문제작 가능합니다.

▷ 침수시스템 (옵션) : 화재 발생 시 소화수를 신속하게 일정 수위까지 투입합니다.

▷ 저습 가능한 넓은 습도 영역대를 갖으며, 자기진단 시스템 (SDS)과 최대 16개의 DI/DO접점 구성과

고장 개소를 이미지로 표현.

▷ 자기 진단 기능 및 그래픽 경보 표시기능 : 운전 중 경보발생 시 고장 개소와 해당 Trouble shooting

솔루션이 Graphic user interface (GUI) 그래픽 이미지와 함께 화면에 표시되어 사용자의 직관성과

신속한 대처가 가능합니다. (옵션)

▷ 다양한 프로그램타입 콘트롤러 지원 : 최대 500패턴 50,000세그먼트의 프로그램을 지원하며 다양한

환경 조성이 가능합니다.

▷ 조온조습 (BTHC) 및 퍼지 제어기능은 오버 슈팅을 최소화하여 안정된 유지 구간 (Soak)을 제공합니다.

▷ 직수라인과 연결 구성되는 정수필터(Water membrane filter)를 기본으로 장착합니다.

▷ 온도 분포가 균일하며, 실외기 분리형으로 제작되어 저소음 환경에서 실험이 가능합니다.

▷ 접근 편리한 사용자 인터페이스 (UI) 제공 : Ethernet, USB, RS-232C/485/422과 소프트웨어는 원격

제어 및 외부 기기와의 통신, 저장 등 접근이 편리합니다.

(실시간 모니터링 및 제어, 수집된 데이터는 엑셀, 기타 스프레드쉬트 문서화 용이)

제품상세설명

Specifications

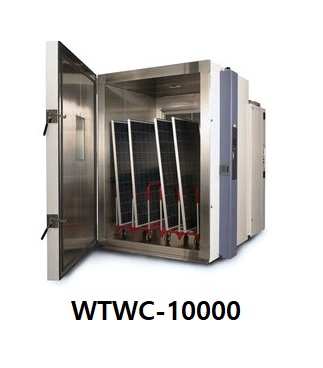

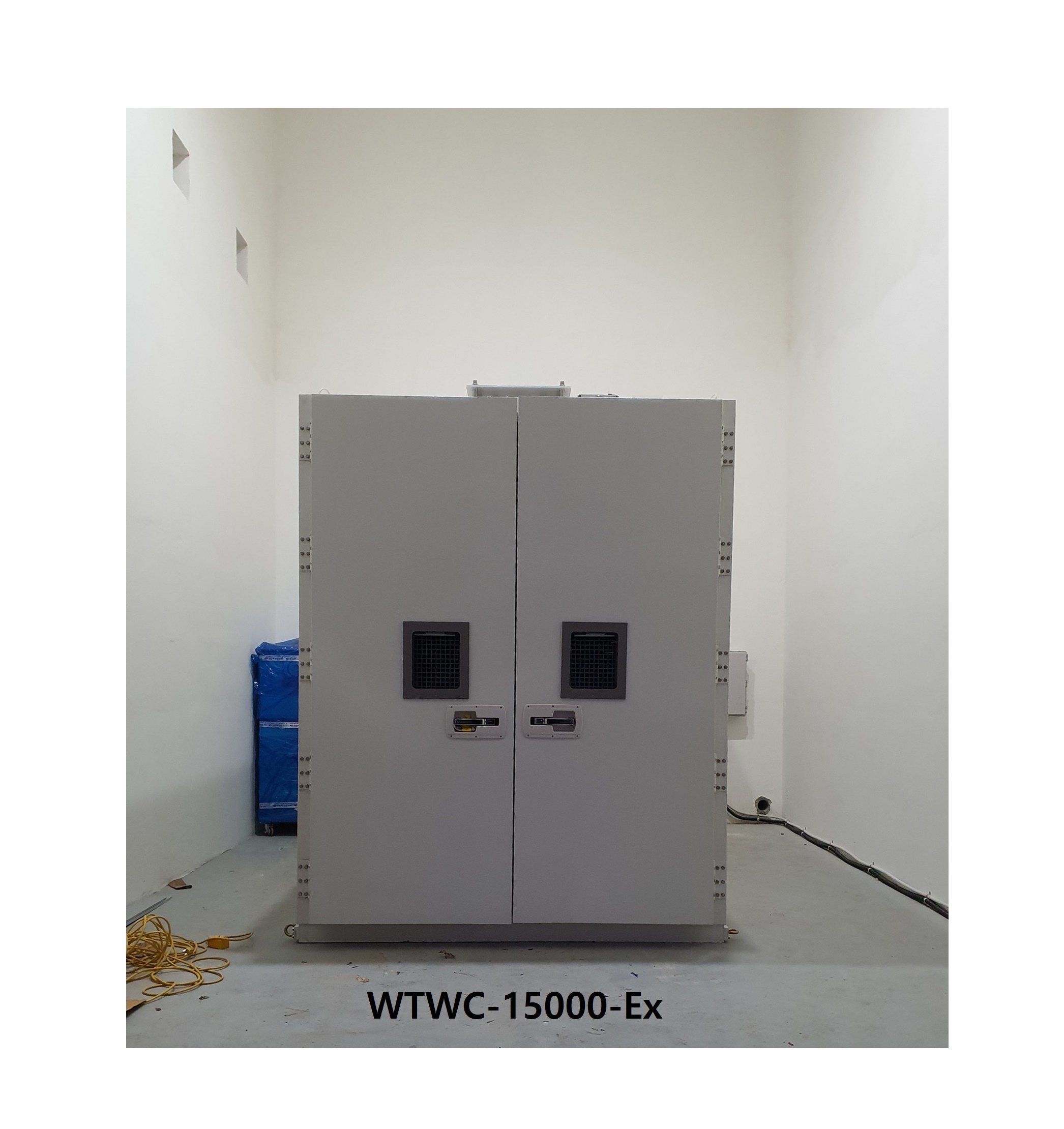

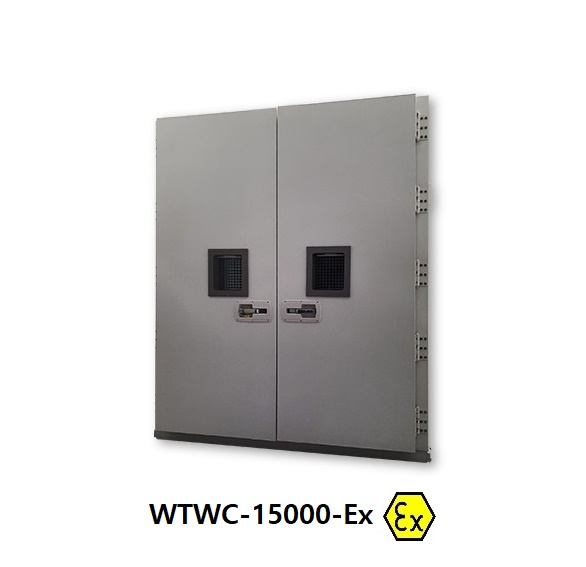

Model No.	WTWC-10000	WTWC-15000	WTWC-10000-Ex	WTWC-15000-Ex
Type	Solid casing type		Explosion proof type
Dimensions wdh/mm (In)	2000 * 2000 * 2500	2000 * 3000 * 2500	2000 * 2000 * 2500	2000 * 3000 * 2500
Temp. & Humidity controller	5.7” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMI2500
*Range (Temp./Humidity)	-20℃ ∼ 150℃ / 30% ∼ 95%RH (Option : -40℃ ∼ 150℃ / 10% ∼ 98%RH or -70℃ ∼ 180℃ / 10% ∼ 98%RH)
*Temp. change rate	Heating up & Cooling down : 1.0 K/min, Non-Linearity (Option : 2.0 K/min, 3.0 K/min, Non-Linearity)
*Temporal fluctuation	≤±1.5℃ ∼ ≤±2.5℃ / ≤±2.0% RH ∼ ≤±3.0% RH
*Spatial variation	≤±2.0℃ ∼ ≤±3.5℃
**Refrigeration system	Outdoor condensing unit, Air cooled type (Available water cooling tower method)
Material (In)	18-8 Cr-Ni stainless steel plate (STS304, 2B)
(Out)	Steel plate (SCP-1) with powder coating finished
Door	Seamless forming silicone packing door with observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)
Water supply	Direct water supplied through water membrane filter
Utility	Access port Ø100mm (Available Ø150mm)
Safety device	Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay, Refrigerator High/Low pressure switch, Water level monitor, Leakage breaker S/W, etc.
Power source	AC 380 V, 3 Phase, 50/60 Hz

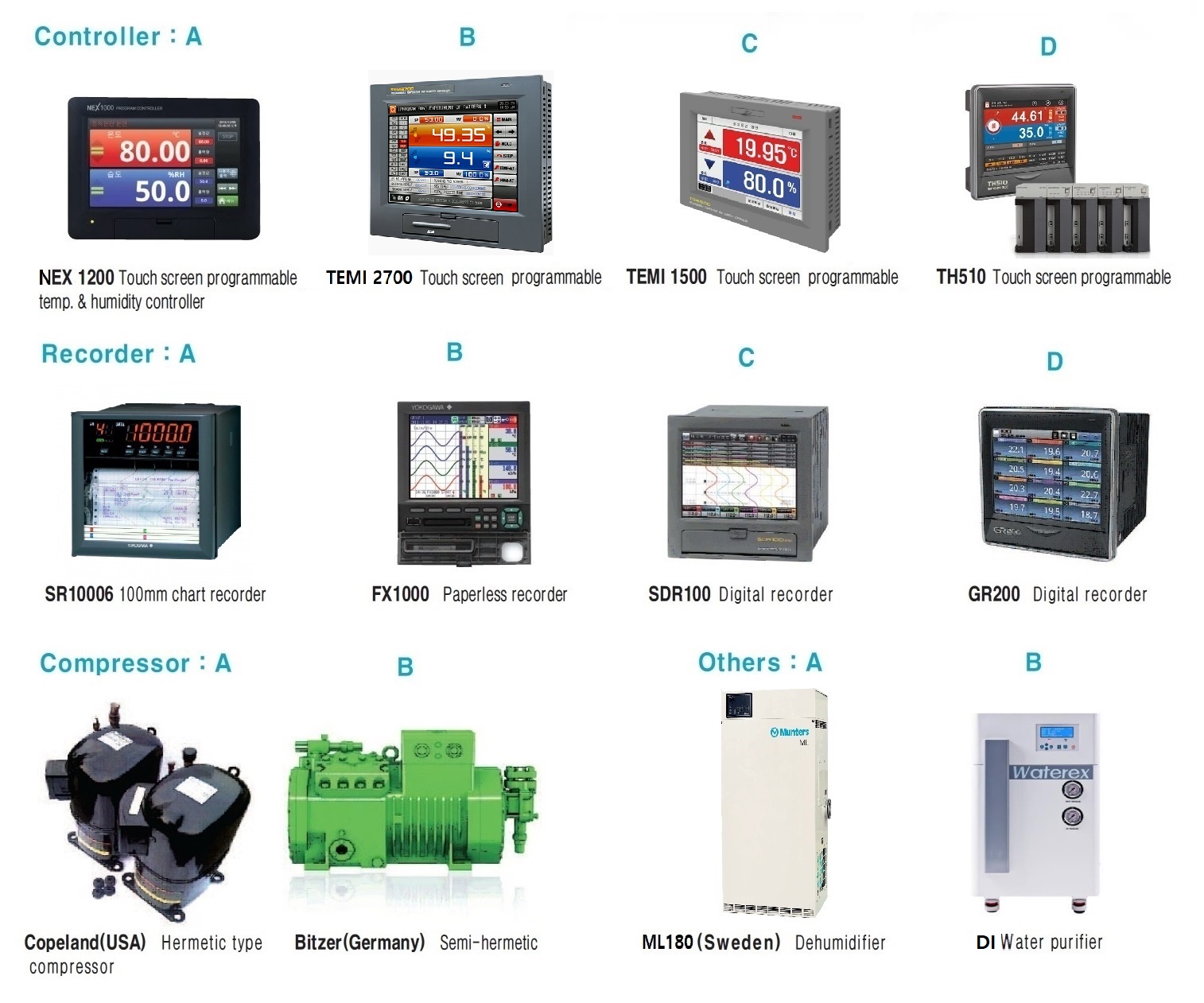

Optional Accessories
Temp. & Humidity controller	Touch screen programmable controller (TEMI2700, NEX1200, TH510), Embedded HMI Controller (FCS, Facility Control System)
Facility	De-humidifier (Munters M180), CO₂ Auto extinguisher, Door hand wheel, DI Water purifier, CO & H Gas detector
Recorder	Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)
MAS (Mobile alert system)	SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android
Accordance with IEC60068-3-5 & IEC60068-3-6 *The distance between the condensing unit and the equipment is within 15m

Optional Accessories

FCS, Facility Control System

(주)원테크놀로지가 자체 개발한 제어 프로그램은 사용자가 필요로 하는 기능을 추가 삭제 편집 할 수 있도록 최대한 제공되는 능동형 소프트웨어입니다.

GUI (Graphic User Interface)를 지원하여 시인성과 직관성이 뛰어나고, 대화형 터치 입력 방식은 사용자의 접근이 용이하여 사용에 편리합니다.

자기 진단 기능(SDF) 및 그래픽 경보 표시 기능은 운전 중 경보발생 시 고장 개소와 해당 트러블 슈트 솔루션이 GUI 그래픽 이미지와 함께 화면에 표시되어

사용자의 신속한 대처가 가능합니다.

HMI (Human Machine Interface) 기반으로 산업용 PC, PLC, Lab-top 등 다양한 플랫폼에 임베디드로 탑재가능 하며 데이터 호환 및 관리 안정성과

신뢰성이 높아 온/습도 제어, 온도사이클 시험 제어, 급속온도 변화 시험, 열충격시험, 자동차 새시 다이나모 모사 및 풍동시험, 광조사 시뮬레이션 등에

적용합니다.
