배터리시험 챔버

제품설명

▶ App.(적용분야) : 이차전지 셀/모듈/팩 (xEV 및 ESS용)의 단위에서 충전 또는 방전을 반복하여 전지의

용량, C-Rate, Pulse, Cycle, Storage 등을 테스트하기 위한 온도, 습도의 환경 제공을 위한 장비 입니다.

초소형전기차등 e-모빌리티에 사용되는 배터리팩/시스템의 결로 시험등 배터리팩/시스템의 환경신뢰성

시험 고온, 저온, 온습도 사이클 시험평가.

제품상세설명

Specifications

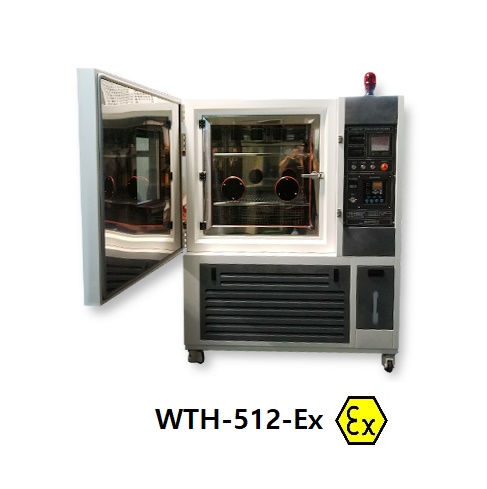

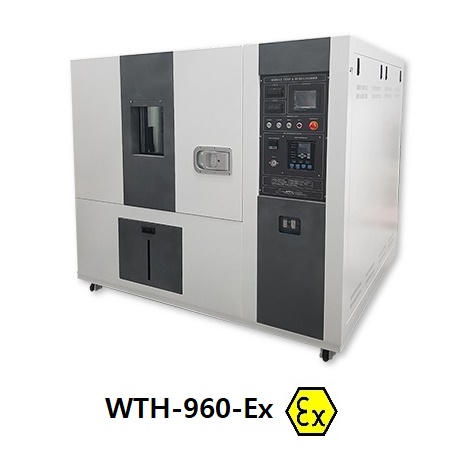

Model No.	WTH-512-Ex	WTH-800-Ex	WTH-960-Ex	WTH-1000-Ex
Dimensions wdh/mm (In)	800 * 800 * 800	1000 * 800 * 1000	1200 * 1000 * 800	1000 * 1000 * 1000
Temp. & Humidity controller	5.6” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMI1500
*Range (Temp./Humidity)	-20℃ ∼ 150℃ / 30% ∼ 95%RH (Option : -40℃ ∼ 150℃ / -70℃ ∼ 180℃)
*Temp. change rate	Heating up & Cooling down : 1.0 K/min, Non-Linearity (Option : 2 / 3 / 5 / 7 / 10 / 15 K/min, Linearity)
*Temporal fluctuation	≤±0.5℃ ∼ ≤±1.5℃ / ≤±1.0% RH ∼ ≤±2.0% RH
*Spatial variation	≤±1.5℃ ∼ ≤±2.5℃
Refrigeration system	Air cooled type (Available water cooled type method)
Material (In)	18-8 Cr-Ni stainless steel plate (STS304, 2B)
(Out)	Steel plate (SCP-1) with powder coating finished (Option : STS304 H/L)
Door	Seamless forming silicone packing door with observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)
Water supply	Cartridge sliding type auto supplied water tank (20 L)
Utility	Access port Ø50mm (Available Ø100mm), Explosion pressure relief damper, Safety hand wheel, Mechanical door lock

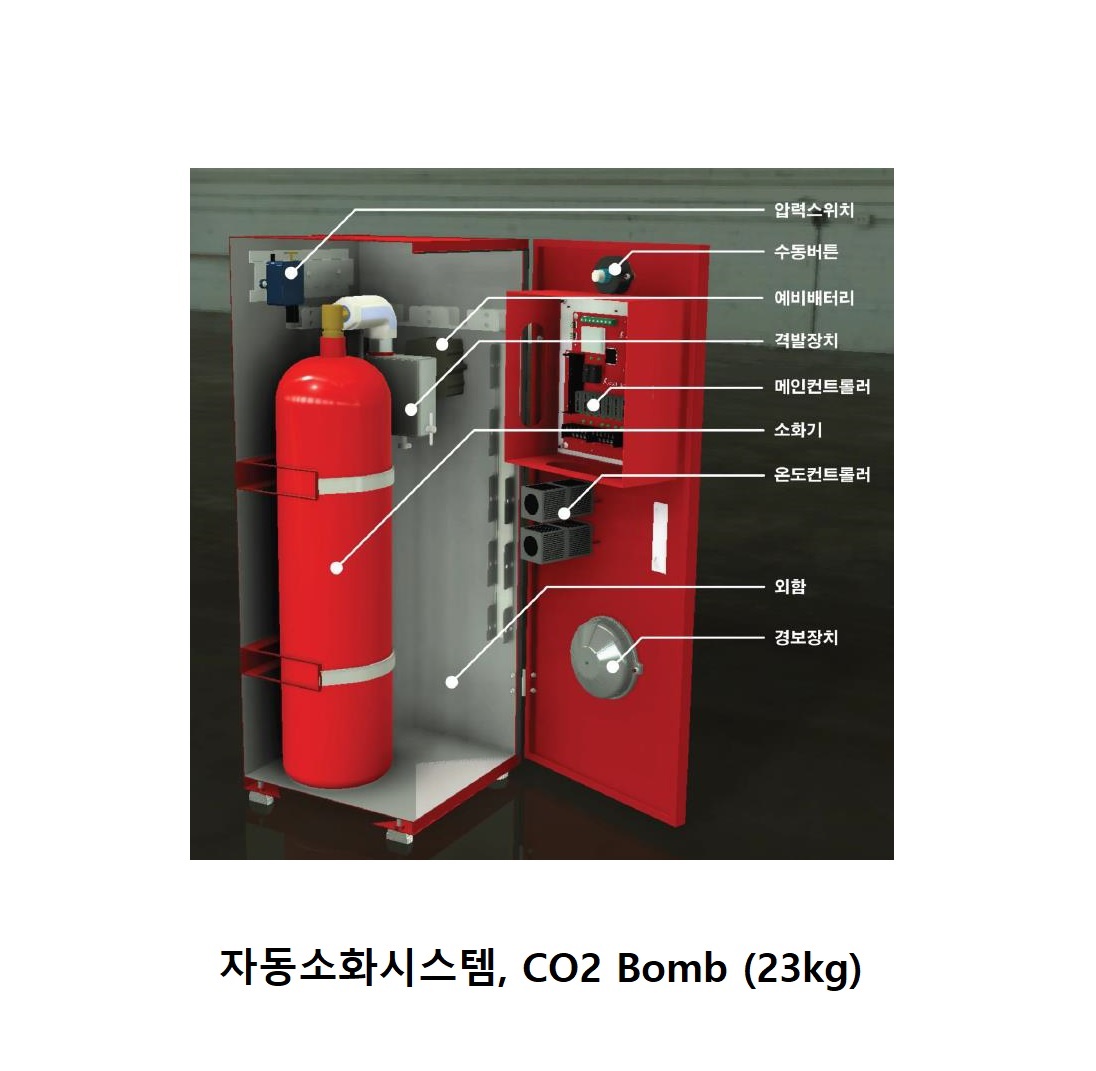

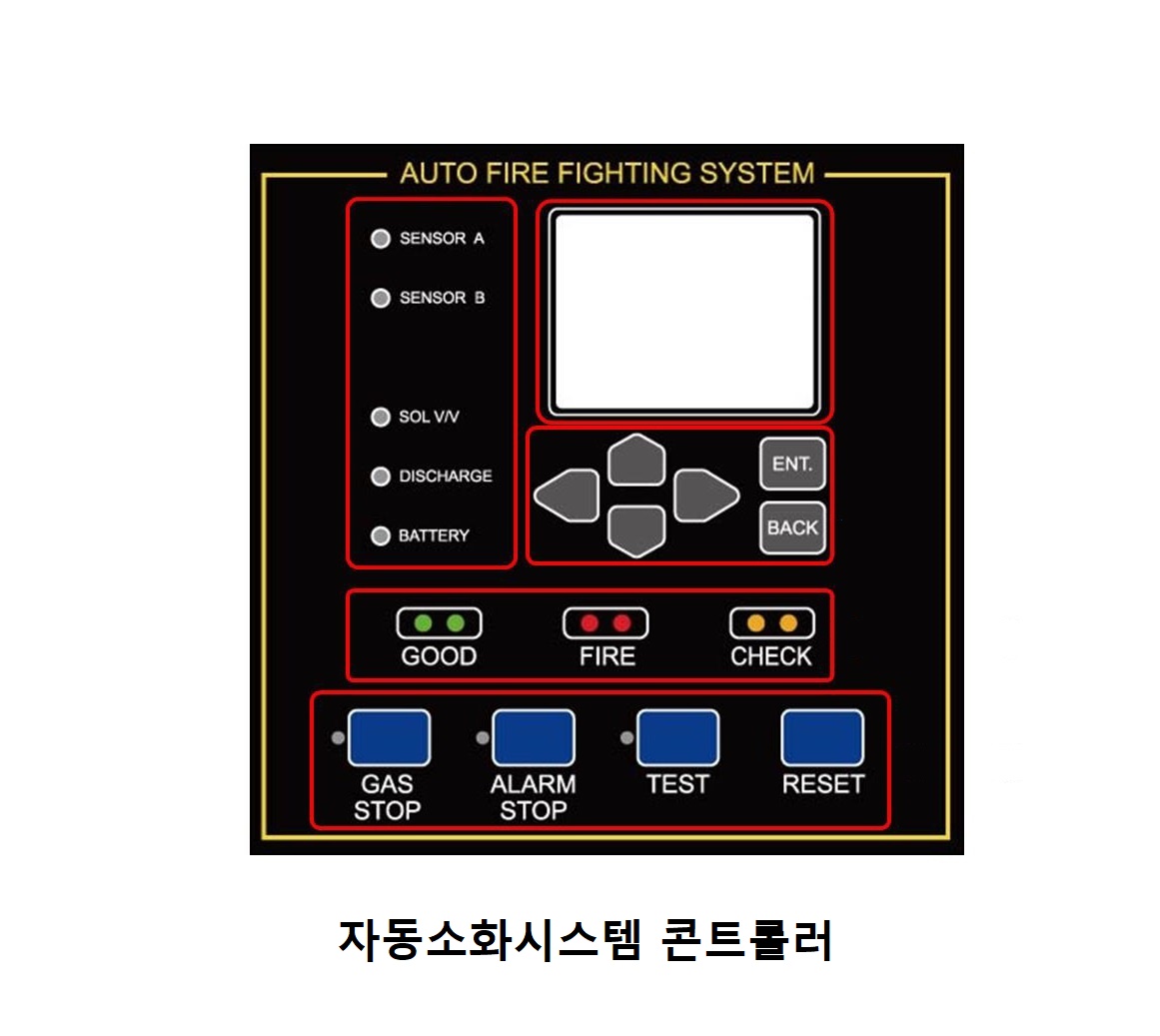

Safety device	Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay, Refrigerator High/Low pressure switch, Water level monitor, Leakage breaker S/W, CO₂ Auto extinguisher, etc.
Power source	AC 380 V, 3 Phase, 50/60 Hz

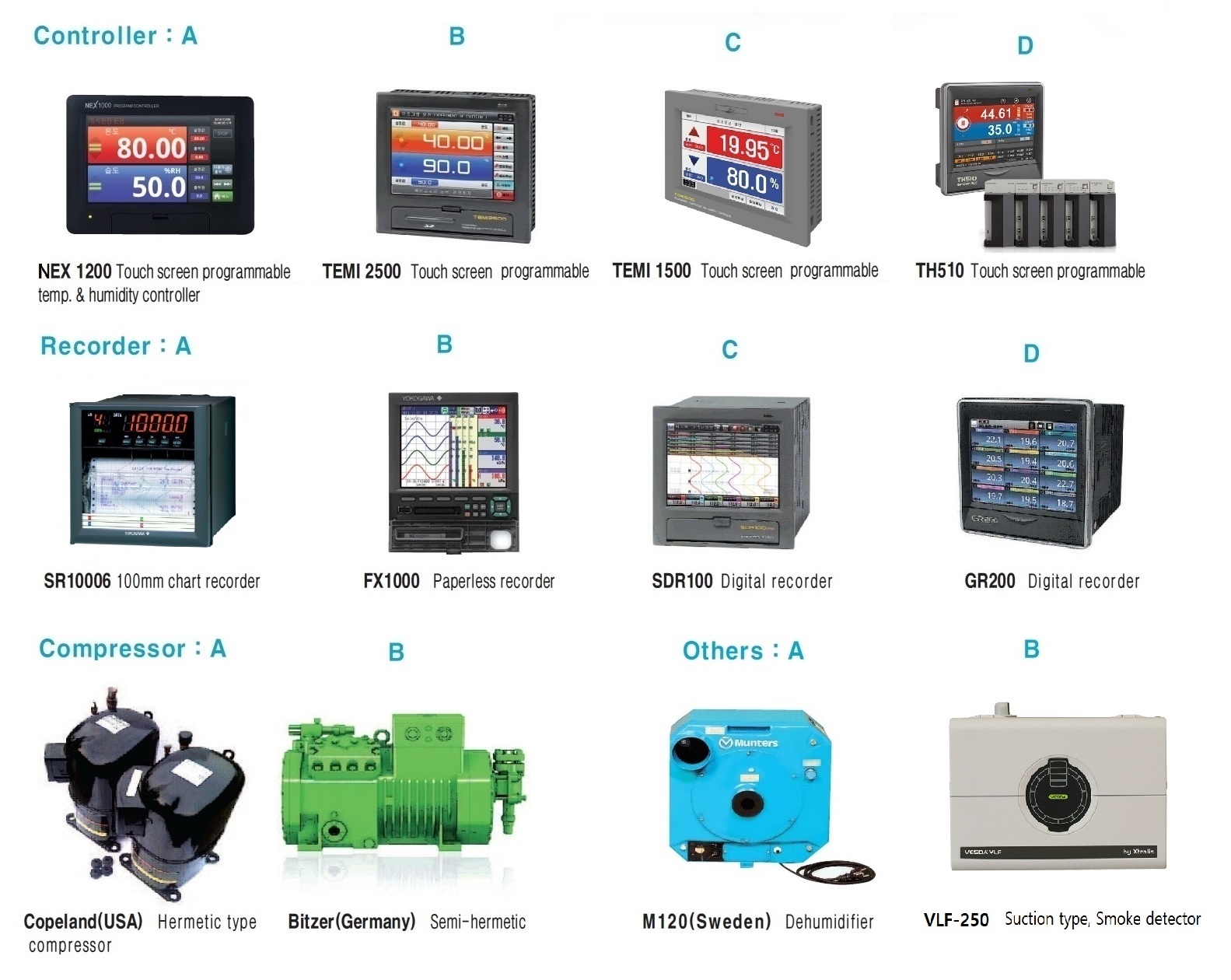

Optional Accessories
Temp. & Humidity controller	Touch screen programmable controller (TEMI2500, NEX1200, TH510), Embedded HMI Controller (FCS, Facility Control System)

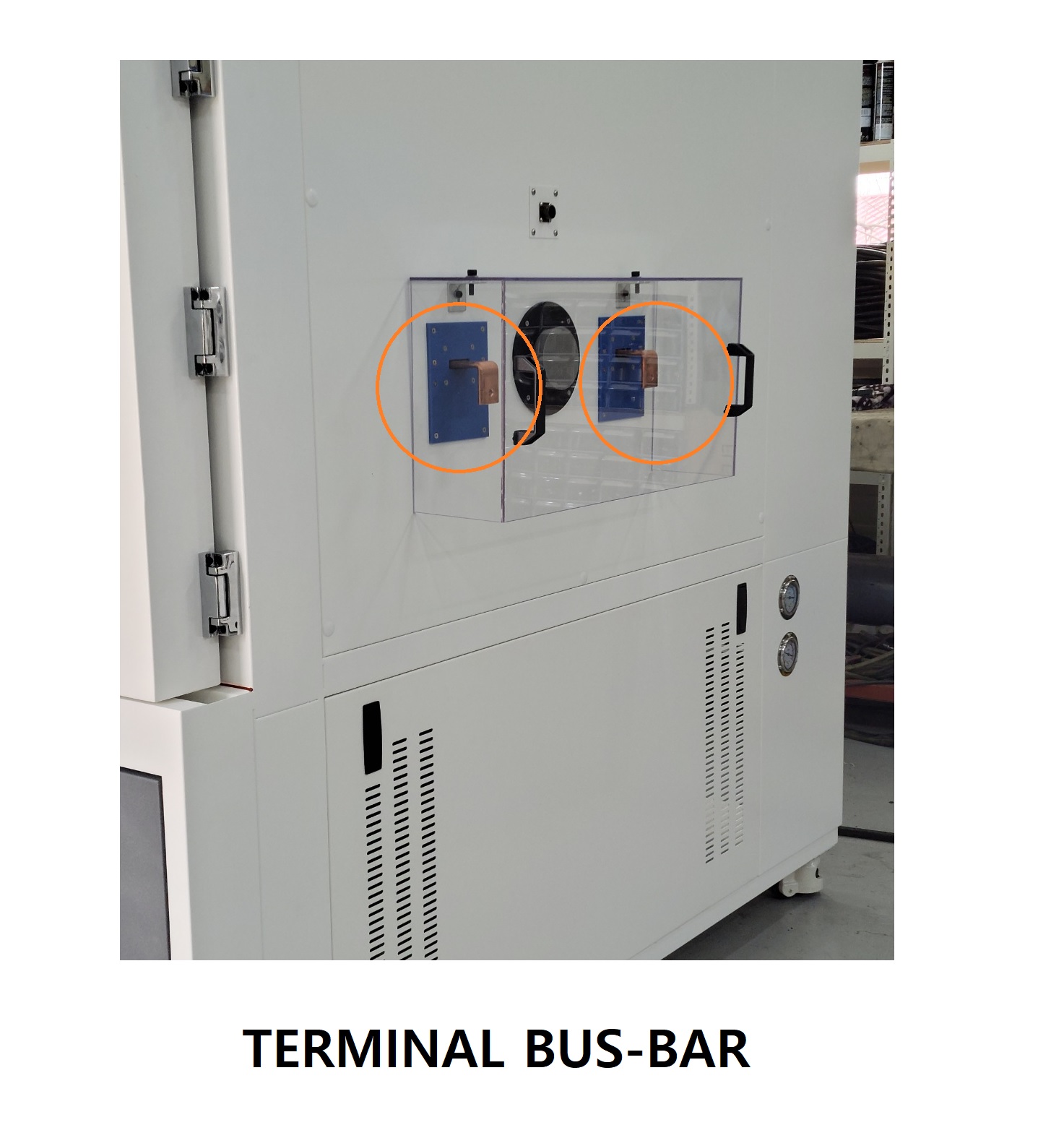

Facility	De-humidifier (Munters M120), Inner door & Hand-in port, Suction type smoke detector, Water purifier, Terminal bus-bar DC Power supply source program (Ver. WT1.0.1) for PTC
Recorder	Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)
MAS (Mobile alert system)	SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android
*Accordance with IEC60068-3-5 & IEC60068-3-6

Optional Accessories

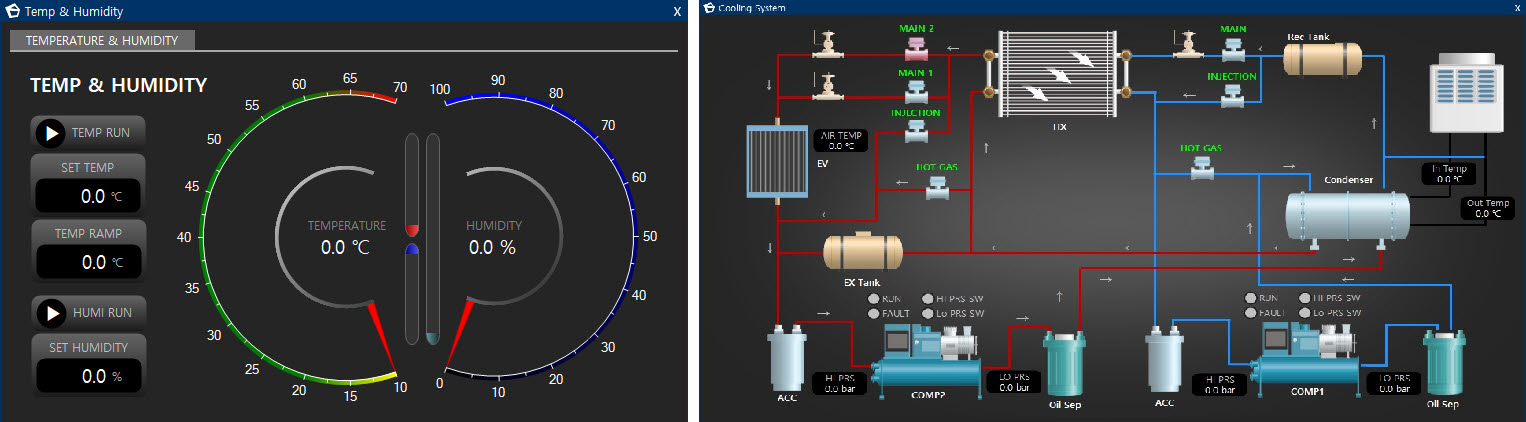

FCS, Facility Control System

(주)원테크놀로지가 자체 개발한 제어 프로그램은 사용자가 필요로 하는 기능을 추가 삭제 편집 할 수 있도록 최대한 제공되는 능동형 소프트웨어입니다.

GUI (Graphic User Interface)를 지원하여 시인성과 직관성이 뛰어나고, 대화형 터치 입력 방식은 사용자의 접근이 용이하여 사용에 편리합니다.

자기 진단 기능(SDF) 및 그래픽 경보 표시 기능은 운전 중 경보발생 시 고장 개소와 해당 트러블 슈트 솔루션이 GUI 그래픽 이미지와 함께 화면에 표시되어

사용자의 신속한 대처가 가능합니다.

HMI (Human Machine Interface) 기반으로 산업용 PC, PLC, Lab-top 등 다양한 플랫폼에 임베디드로 탑재가능 하며 데이터 호환 및 관리 안정성과

신뢰성이 높아 온/습도 제어, 온도사이클 시험 제어, 급속온도 변화 시험, 열충격시험, 자동차 새시 다이나모 모사 및 풍동시험, 광조사 시뮬레이션 등에

적용합니다.

EUCAR LEVEL 7 및 안전장치 :

테스트의 위험 가능성을 더 잘 평가하기 위해 유럽 자동차 제조업체들의 컨소시엄인 EUCAR (유럽 자동차 협회, 자동차 R&D)는 위험 상황을 조사하여 8개의

위험 등급으로 나누었습니다. 배터리 테스트 시스템의 안전장비의 개발도 이 분류에 근거합니다.

원테크놀로지는 리튬 이온 배터리 테스트 시스템을 위한 특수 위험 수준 모듈 키트를 적용합니다. 각 위험 수준에 대해 고객 사양에 따라 테스트 시스템에 장착

할 수 있는 특정 안전 장치를 권장합니다. 즉, 의도된 위험 수준에서 시험을 안전하게 수행할 수 있으며, 고객과 함께 각 테스트 시스템에 필요한 안전 장치를

평가합니다.
