다연실 항온항습 챔버

제품설명


▶ App.(적용분야) : 이차전지(배터리 셀/모듈), 반도체, 전자부품 등의 온 습도 변화, 자동차 부품의
     기후 환경 시험, 토목 재료시험, 생태학 곤충사육, 병리학, 섬유 연구,  목재 폼알데하이드 방출량
     시험 등 그 사용 범위가 광범위 합니다.

▷ 다연실 챔버 : 설치장소의 공간 활용 목적과 동시적 비교 및 교차 시험 을 위한 2연실, 3연실, 4연실.
▷ 제습기 (옵션) 내장으로 저습 가능한 넓은 습도 영역대를 갖으며, 자기진단 시스템 (SDS)과 최대 16개의
     DI/DO접점 구성과 고장 개소를 이미지로 표현합니다.
▷ 자기 진단 연계 그래픽 경보 표시기능 :  운전 중 경보발생 시 고장 개소와 해당 Trouble shooting
     솔루션이 Graphic user interface (GUI) 그래픽 이미지와 함께 화면에 표시되어 사용자의 직관성과
     신속한 대처가 가능합니다. (옵션)
▷ 다양한 프로그램타입 콘트롤러 지원 : 최대 500패턴 50,000세그먼트의 프로그램을 지원하며 다양한
     환경 조성이 가능합니다.
▷ 조온조습 (BTHC) 및 퍼지 제어기능은 오버 슈팅을 최소화하여  안정된 유지 구간 (Soak)을 제공합니다.
▷ 카트리지 슬라이딩 타입의 대용량 급수 탱크와 자동 급수 조절 장치는 시료의 부하와 회수율에 따른
     급수 불편함을 해소합니다.
▷ 접근 편리한 사용자 인터페이스 (UI) 제공 : Ethernet, USB, RS-232C/485/422과 소프트웨어는 원격
     제어 및 외부 기기와의 통신, 저장 등 접근이 편리합니다.
    (실시간 모니터링 및 제어, 수집된 데이터는 엑셀, 기타 스프레드쉬트 문서화 용이)

제품상세설명

Specifications

Model No.

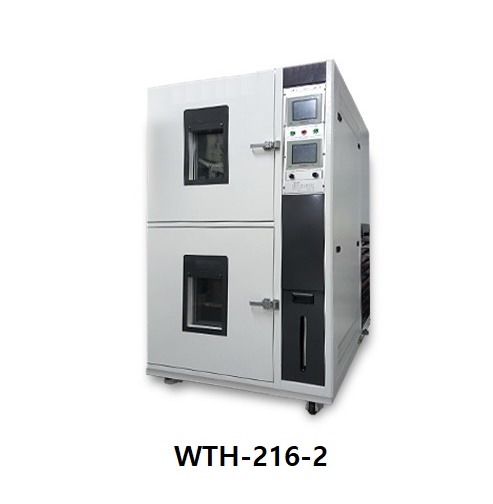

WTH-216-2

WTH150-3

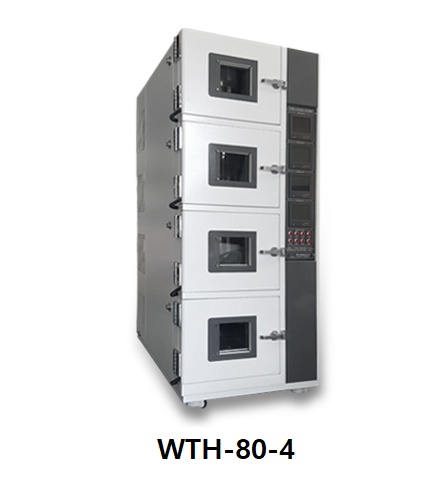

WTH-80-4

Dimensions w*d*h/mm (In)

600 * 600 * 600 * 2 Chamber

 600 * 500 * 500* 3 Chamber

400 * 400 * 500 * 4 Chamber

Temp. & Humidity controller

5.6” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMI1500

*Range (Temp./Humidity)

-20℃ ∼ 150℃ / 30% ∼ 95%RH (Option : -40℃ ∼ 150℃ / -70℃ ∼ 180℃)

*Temp. change rate

Heating up & Cooling down : 1.0 K/min, Non-Linearity (Option : 2.0 K/min, 3.0 K/min, Non-Linearity)

*Temporal fluctuation

≤±0.5℃ ∼ ≤±1.5℃ / ≤±1.0% RH ∼ ≤±2.0% RH

*Spatial variation

≤±1.5℃ ∼ ≤±2.5℃

Refrigeration system

Air cooled type (Available water cooled type method)

Material (In)

18-8 Cr-Ni stainless steel plate (STS304, 2B)

(Out)

Steel plate (SCP-1) with powder coating finished (Option : STS304 H/L)

Door

Seamless forming silicone packing door with observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)

Water supply

Cartridge sliding type auto supplied water tank (20 L)

Utility

Access port Ø50mm (Available Ø100mm), Inner door & Hand-in ports Ø150mm

Safety device

Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay,

 Refrigerator High/Low pressure switch, Water level monitor, Leakage breaker S/W, etc.

Power source

AC 220 V or AC 380 V, 1 Phase or 3 Phase, 50/60 Hz

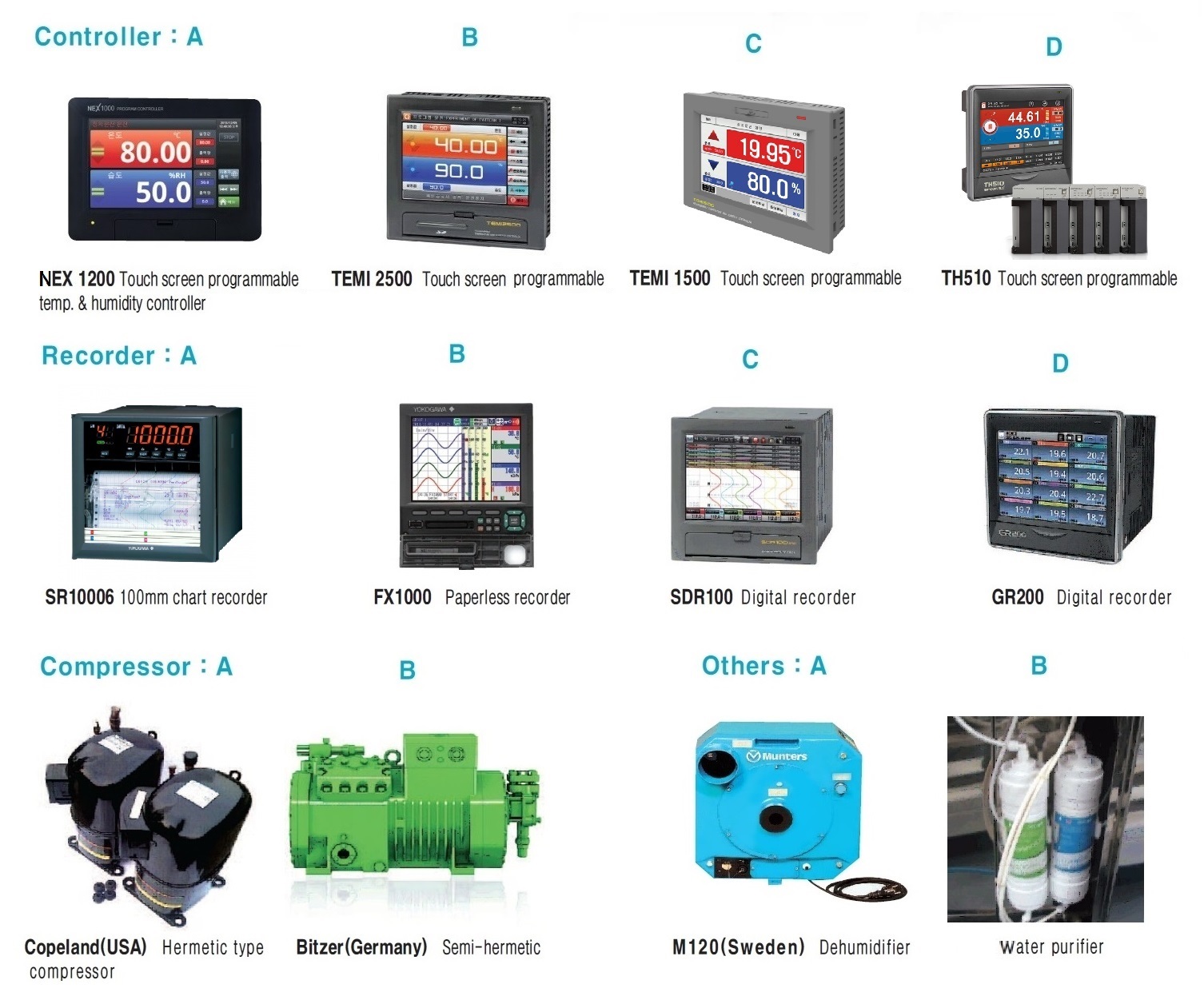

Optional Accessories



Temp. & Humidity controller

Touch screen programmable controller (TEMI2500, NEX1200, TH510), Embedded HMI Controller (FCS, Facility Control System)

Facility

De-humidifier (Munters M120), CO2 Auto extinguisher, Water purifier, Door interlock device

Recorder

Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)

MAS (Mobile alert system)

SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android

* Accordance with IEC60068-3-5 & IEC60068-3-6























Optional Accessories
