멀티형 무풍 항온항습 챔버®

제품설명


▶ App.(적용분야) : 이차전지 (셀/모듈/팩)의 환경시험, 자동차  전장부품 및 전기 커넥터 시스템,
    반도체 및  전자부품의 모듈 등, 영상가전, LCD 인버터 모듈, 침구, LED 등기구 등과 토목, 건축 :
    콘크리트 양생시험, 목재 건조, 창호 결로 시험 (시료표면 수분증발 방지), 우주 항공 : 열 진동
    분석 시험.

▷ 멀티형 : 무풍 및 일반 항온항습챔버 겸용 (Wind free chamber, Hybrid type, 특허 10-2261204)
▷ 순환모터를 인버터에 의하여 기류 속도 조절하는 타사 일반 제품들은 브로워 속도가 저하되면
     냉기를 갖는 증발기 (Evaporator coil)에 닿는 공기 유량  또한 적어짐으로써 챔부 내부는 저온
     조성과 제습 효과가 떨어지고, 또한 환경 조성 시간이 늘어지면서 안정도와 분포도를 기대하기
     어렵습니다.
     반면 폐사의 제품은 강력한 기류 순환모터와 수십만 개의 복수 기공을 갖는 2중 챔버 구조(특허
     10-1978943)로 빠르게 안정되고 데드 존이 적어 챔버 내의 고른 무풍 시험분위기를 조성합니다.
▷ 가속 수명 시험 (Accelerated Life Test) 중에서 정확한 데이터 값을 얻기 위하여  챔버 내부
     분위기와 온도와 시료 표면의 온도를 같게 제어하는 장비입니다.
     기존 강제순환방식은 챔버 내부의 강한 풍속으로 인해 시료가 바람을 맞는 면과 안 맞는 면의
     온도와 수분 변화가 불규칙적입니다. 그러나 폐사의 무풍항온항습기는 바람의 영향을 최소화
     함으로써 안정된 무풍 시험분위기를 조성하여 시료 표면의 온도를 고르게 합니다.
     미국 냉공조학회(ASHRAE)에서는 0.15m/s 이하의 바람을 정체공기(Still air)로 정의하고
     있습니다.
     IEC60068-1 환경시험 3-7 공기 조건(Air conditions)은 공기의 움직임이 열방산 시험품에
    의해서만 영향을 받은 무한 공간 내의 조건을 기술하고 있습니다.
▷ 도어 개폐 시 내부 기류 교란이 적어 온도 회복 시험 (Temperature recovery test) 응답 결과가
      빠르고 안정적입니다.
▷ 접근 편리한 사용자 인터페이스 (UI) 제공 : Ethernet, USB, RS-232C/485/422과 소프트웨어는
    원격제어 및 외부 기기와의 통신, 저장 등 접근이 편리합니다.
     (실시간 모니터링 및 제어, 수집된 데이터는 엑셀, 기타 스프레드쉬트 문서화 용이)

제품상세설명

​Specifications

Model No.

WTHWF-512

WTHWF-800

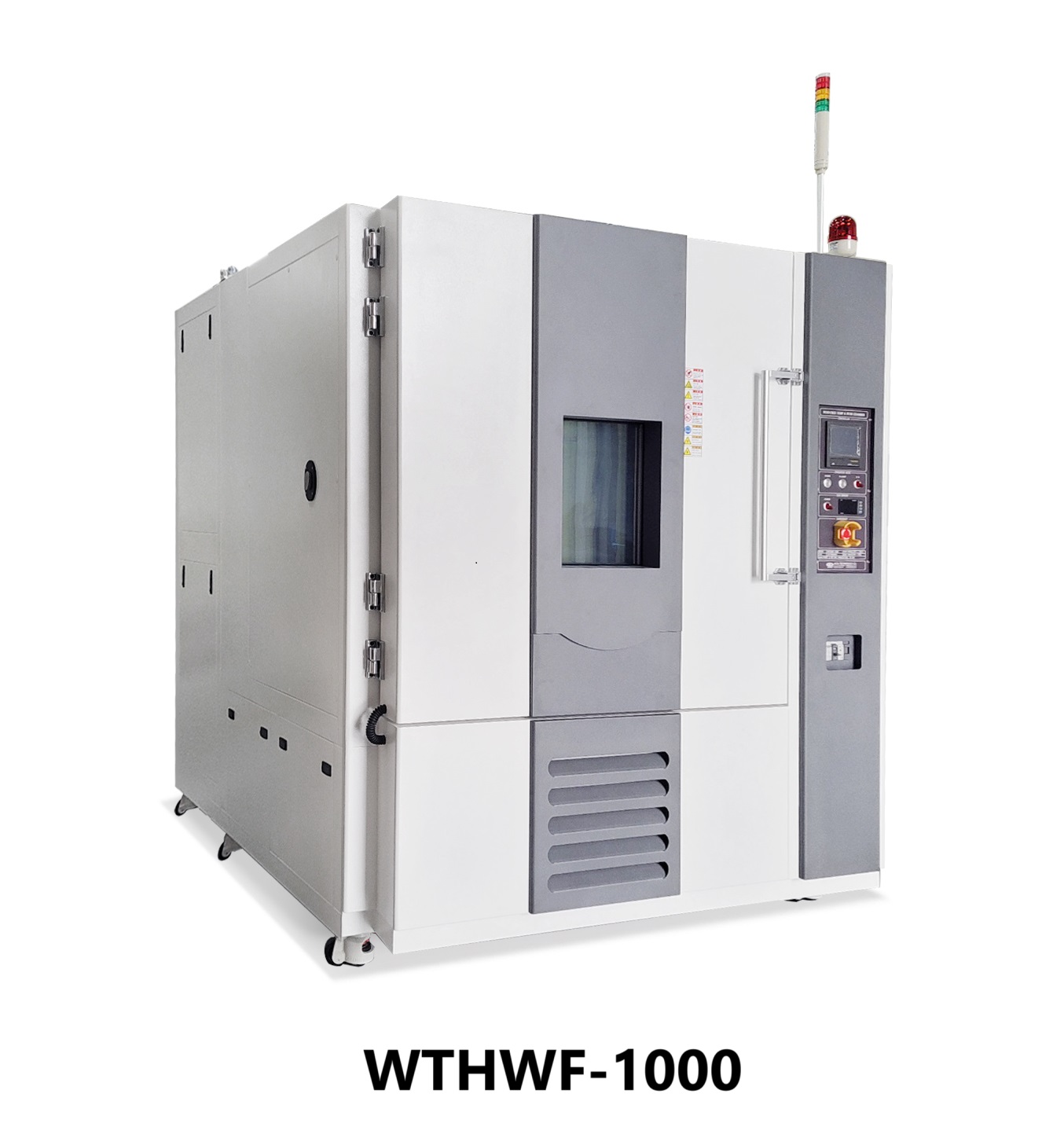

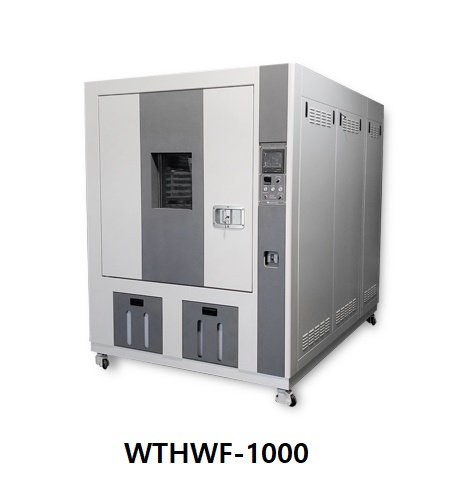

WTHWF-1000

Type

General type & Wind free type (Hybrid)

Dimensions w*d*h/mm (In)

800 * 800 * 800

1000 * 800 * 1000

1000 * 1000 * 1000

Temp. & Humidity controller

5.7” Touch screen programmable controller : 120 Patterns 1200 Segments, 999 cycle, SD 4 GB Memory, TEMI2500

*Range (Temp./Humidity)

-40℃ ∼ 150℃ / 30% ∼ 95%RH

*Temp. change rate

Heating up & Cooling down : 1.0 K/min, Non-Linearity (Option : 10 K/min., 15 K/min., 20 K/min.)

*Temporal fluctuation

≤±0.5℃ ∼ ≤±1.0℃ / ≤±1.5% RH ∼ ≤±2.0% RH

*Spatial variation

≤±1.5℃ ∼ ≤±2.5℃ / ≤±2.0% RH ∼ ≤±3.0% RH

**Wind velocity

0.1 m/sec (Center of the chamber), Measured by Hot wire anemometer (KIMO® VT 115)

Material (In) / (Out)

18-8 Cr-Ni stainless steel plate (STS304, 2B) / Steel plate (SCP-1) with powder coating finished

Door

Observation window (3 Fold vacuum glass - Hotwire attached, LED Lamp)

Sealing gasket

Seamless forming silicone packing

Water supply

Cartridge sliding type auto supplied water tank (20 L)

Utility

Access port Ø50mm (Available Ø100mm)

Safety device

Over temp. protector, Motor overload relay (EOCR), Electronic over current relay, Refrigerator overload relay,

 Refrigerator High/Low pressure switch, Water level monitor, Leakage breaker S/W, etc.

Power source

AC 380 V, 3 Phase, 50/60 Hz

Optional Accessories



Facility

De-humidifier (Munters M120), CO2 Auto extinguisher, Water purifier, Inner door & Hand-in port, Door interlock device

Recorder

Chart type 2 channel (SR-10006) / Paperless type (SDR100, FX-1000, GR200)

MAS (Mobile alert system)

SNS, Voice call, Message : Ethernet network (RN171), WIFI (RN172), RN400 Series & RADIONODE365 Web, UA1X & Tapaculo for Android

*Accordance with IEC60068-3-5 &  IEC60068-3-6

**The ASHRAE defines wind less than 0.15 m/s as still air
